在智能設備高度集成的今天，印刷電路技術作為電子產品的"骨骼"與"神經網絡"，其演進直接推動著電子工業的發展。本文將系統解構PCB(印刷電路板)與PCBA(印刷電路板組裝)的技術差異與協同關系。

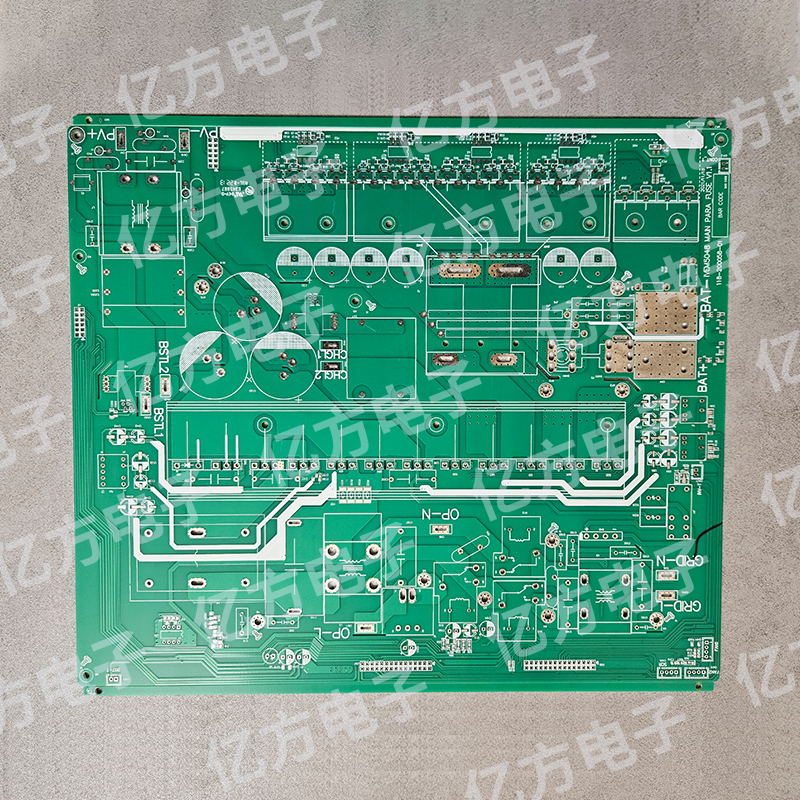

　　一、PCB：電子系統的物理載體

　　作為電子元器件的三維連接平臺，PCB通過精密蝕刻工藝在絕緣基材上構建銅質導電路徑，兼具電氣連接與機械支撐雙重功能。現代高密度互連(HDI)技術已實現微米級線寬精度。

　　結構解剖

　　基材層：通常采用FR-4環氧玻璃纖維復合材料

　　導電層：電解銅箔構成信號傳輸通道

　　防護層：阻焊油墨防止氧化與短路

　　互聯結構：激光鉆孔實現層間導通

　　制造工藝鏈

　　從CAD設計到成品檢測包含12個關鍵工序：基板切割→激光鉆孔→化學沉銅→圖形曝光→酸性蝕刻→AOI檢測→阻焊印刷→表面處理(如沉金/噴錫)→外形加工→電氣測試→最終清洗→真空包裝。

　　二、PCBA：從物理載體到功能實體

　　PCBA標志著電路板從被動連接件向主動功能模塊的轉化，通過SMT(表面貼裝)和THT(通孔插裝)技術實現元器件集成，其組裝密度直接影響產品性能邊界。

　　構成要素

　　基礎載體：經過嚴格測試的PCB板

　　功能單元：IC芯片/被動元件/接插件等

　　連接介質：無鉛焊料/導電膠等粘接材料

　　生產范式

　　SMT產線：錫膏印刷→高速貼片→回流焊接→3D SPI檢測

　　混裝工藝：針對異形元件采用選擇性波峰焊

　　可靠性驗證：包含ICT測試、功能測試及環境應力篩選

　　三、技術協同與產業價值

　　依存關系：PCB相當于"城市基建"，提供道路(電路)與地基(結構);PCBA則是"城市運營"，通過部署功能單元(元器件)實現價值產出。良率高達99.9%的PCB是PCBA優質率的前提保障。

　　技術演進趨勢

　　材料創新：高頻PTFE基板應對5G毫米波需求

　　工藝融合：埋入式元件PCB減少組裝工序

　　智能檢測：基于深度學習的AOI系統提升缺陷識別率

　　產業影響

　　據IPC統計，2024年全球PCB/PCBA市場規模已達892億美元，在新能源汽車電控系統等領域，兩者的協同優化可使產品故障率降低40%。
